제품 상세 정보:
결제 및 배송 조건:
|
| 모델 시리즈: | M18-2+6 전원 충전 단자 시리즈(male&female) | 핀 구성: | 전원 핀 2개(대형) + 신호 핀 6개 |
|---|---|---|---|
| 성별: | 수형(플러그) 및 암형(리셉터클)으로 제공 | 장착 유형: | 패널 실장/케이블 조립 |
| 키조정: | 잘못된 결합을 방지하기 위한 극성 설계 | 색상 옵션: | 파란색으로 강조된 검정색 하우징(그림 참조) |
| 화염 등급: | UL94-V0 | 규정 준수: | 산업 전기 안전 표준 충족 |

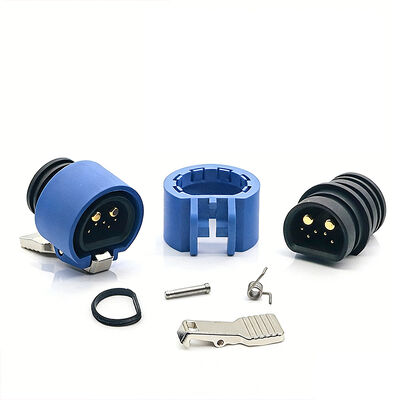

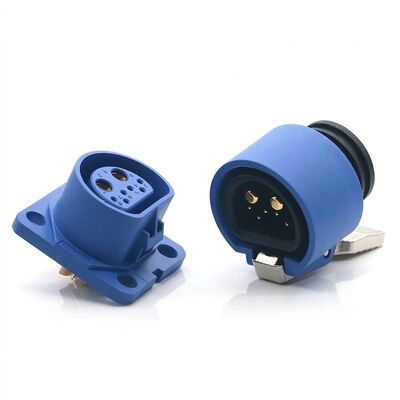

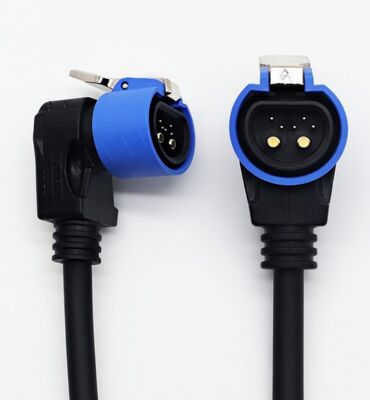

EV 백업 터미널 시리즈 M18-2+6 고출력 500V 20A 내구성 충전 커넥터
제품 정의
M18-2+6 시리즈는 높은 신뢰성이 요구되는 애플리케이션을 위해 설계된 견고한 원형 전력 충전 및 방전 커넥터입니다. 2+6 핀 구성(2개의 대형 전력 핀 + 6개의 신호/소형 핀)을 특징으로 하며, 수(플러그) 및 암(리셉터클) 버전 모두 사용 가능합니다. 이 커넥터는 AC 전력 전송을 지원하며 뛰어난 환경 저항성을 갖추고 있어 산업용 충전 시스템, 에너지 저장 장치 및 전기 장비 인터페이스에 이상적입니다.
주요 특징
M18-2+6 전력 터미널 시리즈 차트 표
| 매개변수 | 사양 |
| 작동 온도 | -25°C ~ +70°C |
| 상대 습도 | 95%(40°C) |
| 정격 전압 | 500V AC |
| 정격 전류 | 대형 터미널: 20A 소형 터미널: 3A |
| 접촉 저항 | ≤10mΩ |
| 절연 저항 | ≥100MΩ |
| 내전압 | 500V AC(50Hz, 1분) |
| 삽입/추출력 | 20.60N |
| 결합 주기 | ≥3,000회 |
| 난연 등급 | UL94-V0 |
| 치수(약) | 기술 도면 참조(플랜지 29mm x 31mm 등) |
적용 시나리오
전문 FAQ
Q1: M18-2+6 고출력 500V 20A 내구성 충전 커넥터의 전력 등급은 어떻게 되나요?
A1: 커넥터는 500V AC 정격이며, 대형 전력 터미널은 20A, 소형 신호 터미널은 3A를 지원합니다. 안정적인 고출력 충전 및 방전 애플리케이션을 위해 설계되었습니다.
Q2: 이 커넥터의 결합 수명과 환경 저항성은 어떻게 되나요?
A2: ≥3,000회 결합 주기를 지원하며, -25°C ~ +70°C의 온도 범위와 95% 상대 습도(40°C)에서 안정적으로 작동합니다. 또한 향상된 안전을 위해 UL94-V0 난연 등급을 특징으로 합니다.
Q3: 이 커넥터는 실외 또는 산업용으로 적합한가요?
A3: 네. 견고한 설계, 뛰어난 절연, 낮은 접촉 저항 및 강력한 환경 성능으로 전기차 충전소, 에너지 저장 시스템, 산업 장비 및 기타 까다로운 애플리케이션에 이상적입니다.
태그 및 키워드
M18-2+6, EV 충전 커넥터, 에너지 저장 커넥터, 500V AC 커넥터, 20A 전력 커넥터
