제품 상세 정보:
결제 및 배송 조건:
|
| 모델 시리즈: | Xiaomi-2+4 시리즈(LEV 충전 스탠드) | 적용 범주: | 신에너지 자동차 부품 및 파워트레인 인터페이스 |
|---|---|---|---|
| 결합 주기 수명: | ≥1,500 삽입/추출 | 온도 저항: | 65' Ｃ에 대한 -15' Ｃ |
| 상대습도: | ≤ 98%(40°C에서) | 사용되는 시나리오: | 산업기계, 배전시스템, 자동화 제조 등 |

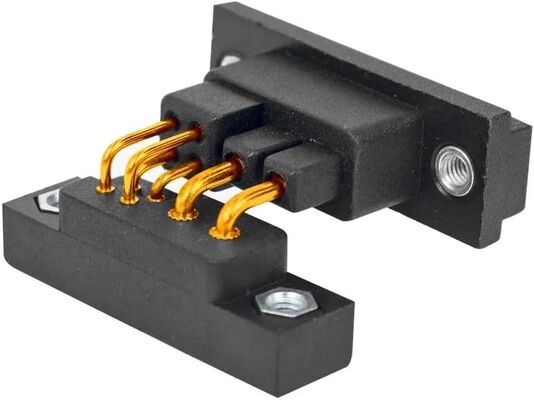

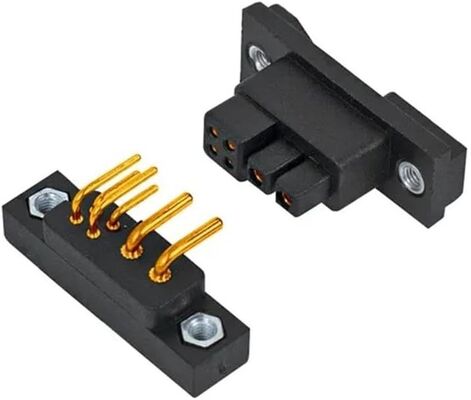

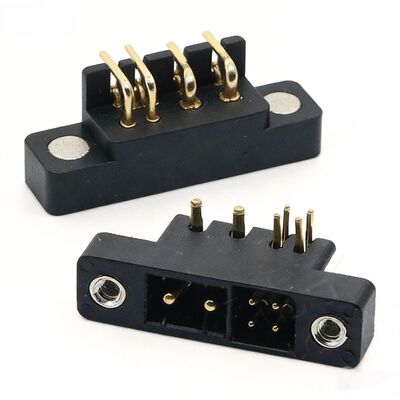

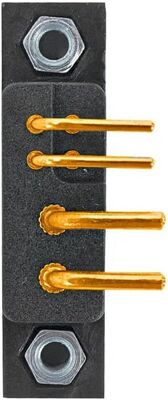

샤오미 2+4 시리즈 40A 중용 리?? 배터리 배charge 플러그 EV 충전 스탠드
제품 정의
하이브리드중용 직사각형 전력 및 신호 연결 장치가벼운 전기차 (LEV) 에 모듈형 리?? 이온 배터리 통합을 위해 설계되었습니다.외부 또는 교환 가능한 배터리 팩과 차량 내부 모터 컨트롤러 보드 사이의 플러그 앤 플레이 블라인드 매트 연결.
주요 특징
기술 사양
| - 아니 | 매개 변수 | 기술 등급 / 특징 |
| 1 | 브랜드 / 모델 | 샤오미 2+4 시리즈 LEVs 충전 스탠드 |
| 2 | 핀 레이아웃 구성 | 2개의 전원 콘택트 + 4개의 신호/데이터 콘택트 (하이브리드 레이아웃) |
| 3 | 최대 연속 전류 | 40A (전력 핀) |
| 4 | 가동전압 등급 | 최대 75V DC Max (하전기 / LVD 컴플라이언트) |
| 5 | 장착 방향 | 직각 / 구부러진 발 구멍 (DIP 솔더 다리) |
| 6 | 주택 기하학 | 포라라이제이션 키와 함께 컴팩트 사각형 몸 (반면 짝짓기를 방지) |
| 7 | 종료 방법 | PCB 보드에서 보드 사이로 떠있는 장착장 |
실용적 사용 사례
커넥터 및 케이블 조립 FAQ
Q1: 이 특정 디자인은 30A 등급 LEV 배터리 포트에서 흔히 발생하는 "융성 플러그" 고장을 어떻게 방지합니까?
A:더 저렴한 커넥터들은 느슨한 접촉 허용에 의존하며 일정 체시 진동에 노출되면 높은 마이크로 저항을 겪습니다. 이 모듈은 지속적으로40A고품질의 금과 구리 접촉 표면으로 구성되어 있습니다.
Q2: 이 커넥터는 보조 배터리 확장 팩의 라이브 교환 또는 핫 플러그를 지원합니까?
A:물리적 접촉은 내구적인 기계적 짝짓기 주기를 처리하도록 지정되어 있지만, 2차 신호 접촉은 추출 중에 전력 핀을 앞두고 연결을 끊기 위해 의도적으로 배열되어 있습니다.이것은 BMS 컨트롤러가 주요 회로 전원이 물리적으로 분리되기 전에 안전하게 텔레미터 신호를 종료 할 수 있도록 보장합니다..
Q3: 배터리 도킹 중에 부서지기 쉬운 PCB 용접자 흔적을 깨뜨리지 않도록 보호하는 특정 구조적 특징은 무엇입니까?
A:보드에서 보드까지 떠있는 기계적 클리어런스를 사용합니다. 커넥터 하우징은 0.5mm에서 1.0mm의 구조적 플레이를 허용합니다. 이 마이크로 조정은 구조적 충격 힘과 차시 트위스트를 흡수합니다.이것은 운동 에너지를 회로판의 구리 용접점으로 직접 전달하는 것을 막습니다..
#태그
40A 배터리 플러그,2+4 핀 연결 장치,스쿠터 배터리 충전 소켓,BMS 데이터 전원 연결 장치,LEV 전원 플러그
