제품 상세 정보:
결제 및 배송 조건:
|
| 색상 옵션: | 블랙(표준) / 레드 / 블루 | 커넥터 성별: | 남성 / 여성 (완전한 세트) |
|---|---|---|---|
| 작동 온도 & 습도: | -25°C~70°C 및 95%(40°C에서) | 접촉 + 절연저항: | 10mΩ 이하 + 100mΩ 이상 |
| 애플리케이션: | 전기 오토바이, 스쿠터, 전기자전거, BMS 시스템 | 잠금 메커니즘: | 래치 / 나사식 |
| 케이블 호환성: | AWG 12-22 | IP 등급: | 방수 IP67 |
| 재료: | 고온 내성 플라스틱 및 금도금 구리 합금 | 전압 정격: | 500V AC(광범위 지원) |
| 내구성: | ≥ 3000 사이클, 부식 방지, 진동 방지 | 모델 시리즈: | 2+5 시리즈(하이브리드 전력 및 신호) |

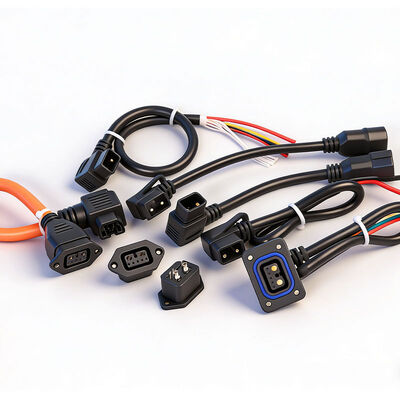

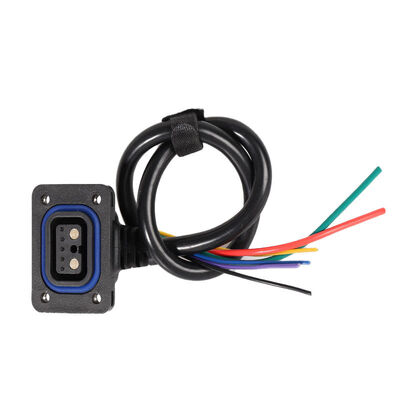

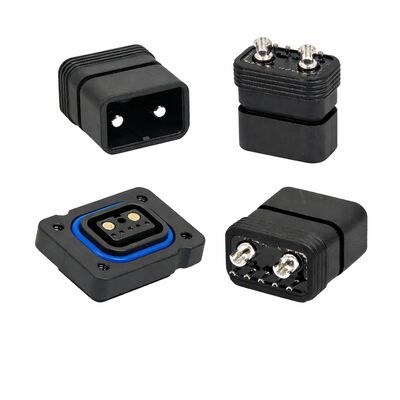

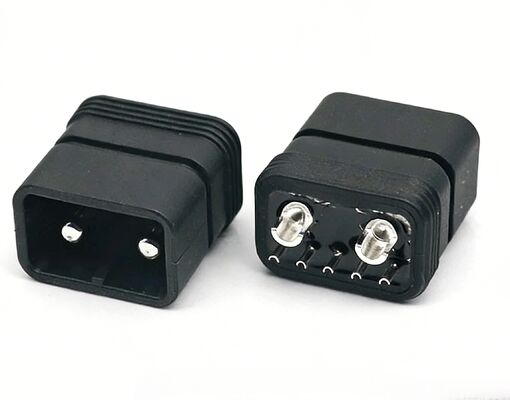

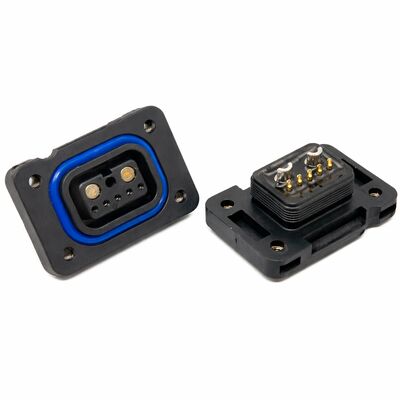

E-바이크 전원 충전 및 방전용 2+5핀 방수 배터리 커넥터 암수 플러그
제품 정의
이 2+5 시리즈 커넥터는 전기 자동차 및 배터리 팩의 전력 관리를 위해 설계된 특수 하이브리드 인터페이스입니다. 2개의 고전류 전력 단자를 통합하여 효율적인 에너지 전송을 지원하고 5개의 신호 단자를 통해 BMS 통신을 지원합니다. 이 시스템은 3000회 이상의 기계적 수명을 가진 견고한 설계를 특징으로 하며 UL94 V0 난연 표준을 준수하여 고부하 작업 중 최대 안전성을 보장합니다.
사용자 정의 속성
아래의 파라미터 및 기술 정보 차트
| 기술 파라미터 | 사양 값 |
| 모델 시리즈 | 2+5 시리즈 (하이브리드 전력 및 신호) |
| 정격 부하 | 500V AC; 전력 핀: 20A / 신호 핀: 3A |
| 작동 온도 | -25°C ~ +70°C |
| 작동 습도 | 95% (40°C에서) |
| 접촉 저항 | ≤10mΩ, ≥100mΩ |
| 절연 저항 | ≥100MΩ |
| 내전압 | 500V AC (50Hz) 1분간 |
| 삽입 및 추출력 | 20N ~ 60N |
| 기계적 결합 수명 | ≥3000회 |
| 난연 등급 | UL94 V0 |
핵심 가치 및 요점:
사용 시나리오
동관 리티안 통신 기술 유한 회사
2009년 1월에 설립된 동관 리티안 통신 기술 유한 회사는 거의 2,000㎡ 규모의 생산 시설을 운영하며 연결 시스템 솔루션의 설계 및 개발에 전념하는 최고의 국내 커넥터 제조업체입니다.
당사의 포괄적인 제품 포트폴리오는 고주파, 저주파, 광섬유, 산업용 및 고속 커넥터와 RF, 신호, 전력, 광섬유 및 자동차 배선 하네스를 포함한 전체 범위의 케이블 어셈블리를 포함합니다. 대부분의 제품은 UL 및 TUV 인증을 받았으며 IEC 국제 및 국내 산업 표준을 완전히 준수하며 데이터 통신, 산업 제어, 신에너지, 의료 전자, 장비 제조, 군사 항공 우주 및 자동차 시스템과 같은 다양한 분야에 서비스를 제공하며 북미/남미, 유럽, 동아시아 및 동남아시아로 수출됩니다.
당사는 ISO 9001, IATF 16949, ISO 13485 및 GJB 9001B 인증을 보유하고 있으며, Class III 기밀 자격 및 무기 R&D에 대한 군 생산 허가도 보유하고 있습니다. 30명 이상의 R&D 팀, 7개의 국가 특허, 완전한 산업 체인 및 고급 테스트 실험실을 통해 전 세계 고객에게 신뢰할 수 있고 고품질의 제품과 엔드 투 엔드 솔루션을 제공합니다.
커넥터 및 케이블 어셈블리 FAQ
Q1: 귀사의 커넥터/케이블 어셈블리는 맞춤 제작이 가능한가요? 최소 주문 수량(MOQ)은 얼마인가요?
A: 당사는 전체 카테고리 맞춤 제작을 지원하며, 도면, 매개변수(전기/기계/환경 성능) 및 애플리케이션 시나리오(예: 군용/자동차/의료용)에 따라 독점적인 설계 및 프로토타이핑을 제공할 수 있습니다. 표준 제품의 MOQ는 500개로 낮으며, 맞춤형 부품의 MOQ는 제품 복잡성에 따라 협상됩니다. 소량 시험 주문 및 대량 주문 모두 가능합니다.
Q2: 제품의 수명, 내열성, 방수 및 기타 환경 성능은 어떻습니까?
A: 전체 제품 범위는 다양한 보호 수준(예: IP67/IP68 방수), 넓은 온도 범위(-40°C ~ +85°C 이상), 요구 사항에 따른 높은 진동/충격 저항을 제공할 수 있습니다. 모든 제품은 실험실에서 전체 전기, 기계 및 환경 성능 테스트를 통과하여 산업, 군사 및 자동차와 같은 복잡한 작업 조건에서 장기간 안정적인 사용을 보장합니다.
Q3: 귀사 제품의 적용 분야는 무엇인가요? 제 산업에 적합한가요?
A: 당사의 핵심 적용 분야는 데이터 통신, 산업 제어, 신에너지, 의료 전자, 장비 제조, 군사 지원 및 자동차 배선 하네스의 7가지 주요 분야입니다. 고주파/저주파/광섬유/산업용/고속 커넥터 및 다양한 케이블 어셈블리는 산업 자동화, 신에너지 차량, 의료 장비, 군사 장비 및 기타 세분화된 시나리오의 엄격한 요구 사항을 충족할 수 있습니다.
Q4: 표준 제품 및 맞춤형 제품의 생산 리드 타임은 어떻게 되나요?
A: 표준 제품의 일반적인 리드 타임은 3-7영업일이며, 맞춤형 부품의 프로토타이핑 주기는 7-15영업일, 대량 생산 주기는 15-30영업일입니다. 긴급 주문 요구 사항에 따라 우선 생산 일정을 조정할 수 있습니다.
