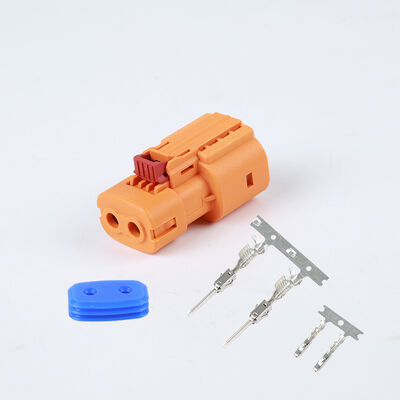

2핀의 EV 고전압 연결 장치 (직선) RitianLink

2-Pin EV High Voltage Interlock Connector (Straight) | RitianLink
2-Pin EV High Voltage Interlock Connector (Straight) | RitianLink 2-Pin EV High Voltage Interlock Connector (Straight) | RitianLink 2-Pin EV High Voltage Interlock Connector (Straight) | RitianLink 2-Pin EV High Voltage Interlock Connector (Straight) | RitianLink 2-Pin EV High Voltage Interlock Connector (Straight) | RitianLink 2-Pin EV High Voltage Interlock Connector (Straight) | RitianLink

큰 이미지 :  2핀의 EV 고전압 연결 장치 (직선) RitianLink

제품 상세 정보:
원래 장소: 중국
브랜드 이름: Ritian
인증: CE
모델 번호: RT-HVIL-02P-S1-C16
결제 및 배송 조건:
최소 주문 수량: 100개
가격: negotiable
포장 세부 사항: 중립 상자 또는 맞춤형
배달 시간: 샘플의 경우 5-8일, 대량의 경우 15-25일
지불 조건: 티/티
공급 능력: 30000 PC / 달
상세 제품 설명
색상: 주황색(HV 기준) 정위: 직선(180°)
성별: 수 플러그, 암 소켓 또는 쌍으로 사용 가능 인터페이스: 스냅 잠금 + 압착 단자
키조정: 오류 방지 다중 키 위치(시리즈 공통) 연결 방법: 크림프/스냅 버클
차폐: 전자파 차폐 지원 응용 분야: 배터리 팩, 모터 컨트롤러, OBC, DCDC, PTC 히터

제품 개요



의RT-HVIL-02P-S1-C16프리미엄 등급의 2핵 직선 고전압 커넥터로, 특히 중용 전기차 (EV) 파워트레인, 배터리 유닛 (BDU),산업용 에너지 저장 시스템 (ESS)통합된 고전압 잇클로크 루프 (High Voltage Interlock Loop, HVIL) 안전 메커니즘을 갖추고,이 무거운 용량 커넥터는 높은 전력 작업 중에 포괄적인 터치-증명 보호 및 무실 전기 회로 안전 보장탄탄한 불 retardant 외부 껍질과 높은 전도성 크림 터미널으로 구성,가장 심한 환경 조건에도 견딜 수 있는 타협하지 않는 자동차 표준 연결을 제공합니다..
2핀의 EV 고전압 연결 장치 (직선) RitianLink

주요 기능 및 혜택



  • 첨단 통합 HVIL 안전:내장된 고전압 연결 루프로 장착되어 자동으로 안전한 회로 단절을 관리하여 전기 활을 방지하고 운영자의 안전을 극대화합니다.
  • 펌프 없는 크림 종료:신뢰할 수 있는 기계적 크림 / 스냅 인터페이스로 설계되어 수동 용접이 필요없이 고 효율적이고 도구 없는 조립을 촉진하여 라인 노동 비용을 크게 줄입니다.
  • 자동차용 보호 (IP67/IP6K9K):엘리트 레벨의 둘레 밀폐는 가혹한 먼지 침입과 고압 물 세척으로부터 전기 접촉을 보호하여 거친 하부 및 야외 환경에 이상적입니다.
  • 에르고노믹 직선 프로필:공간 최적화 된 직선형 설계는 밀도가 높은 전력 유통 장막과 상업용 배터리 팩 내부에서 간편한 라우팅 및 깨끗한 케이블 관리를 보장합니다.
  • 확장 가능한 OEM/ODM 공급망:최첨단 자동화 생산에 의해 지원되며 안정적인 공장 직접 소매 가격, 지속적인 높은 재고 가용성, 그리고 신뢰할 수 있는 글로벌 빠른 배달을 보장합니다.

2핀의 EV 고전압 연결 장치 (직선) RitianLink



기술 매개 변수



기술 메트릭 / 재산 스펙 / 가치
모델 / 부품 번호 RT-HVIL-02P-S1-C16
폴 (핀) 의 수 2 핀 / 2 코어
구성 유형 180° 직선 케이블 플러그
안전기능 내장된 고전압 잠금회로 (HVIL)
방수 보호 등급 IP67 / IP6K9K (메이트 상태)
종료 방법 용매 없는 기계적 크림프
권장 케이블 크기 16mm2 ~ 25mm2 고전압 보호 케이블
주택 재료 PA66 + GF 불 retardant 열 플라스틱 (자동차 등급)
접촉물질 고품질 은/연금 접착 된 구리 합금
작동 온도 -40°C ~ +125°C
신청서 EV/HEV, ESS, 중량 전기화



2핀의 EV 고전압 연결 장치 (직선) RitianLink

2핀의 EV 고전압 연결 장치 (직선) RitianLink

적용 시나리오


이 다재다능한 고전압 연결 플러그는 동적인 다양한 고전류 애플리케이션에서 엘리트 전력 솔루션을 제공합니다.

  • 전기차 (EV/HEV):보조 고전압 시스템, 전기 차량 에어컨 압축기, 탑재 충전기 (OBC) 및 전력 배급 장치에 이상적입니다.
  • 상업용 에너지 저장 시스템 (ESS):신뢰성 높은 멀티 랙 리?? 배터리 셀 시리즈 / 병렬 연결, 전력 변환 시스템 (PCS) 및 산업 스마트 그리드 저장용용으로 광범위하게 사용됩니다.
  • 중용 전기화:상업용 전기 버스, 자율 전기 물류 함대, 오프 고속도로 전자 기계, 그리고 급속 충전 전력 변속기.

2핀의 EV 고전압 연결 장치 (직선) RitianLink

2핀의 EV 고전압 연결 장치 (직선) RitianLink



자주 묻는 질문 (FAQ)



Q1: 이 커넥터의 HVIL 메커니즘의 주요 기능은 무엇입니까?

A:고전압 잠금회로 (High Voltage Interlock Loop, HVIL) 는 고전압 시스템의 연결 상태를 모니터링하는 중요한 안전 회로입니다.그것은 주요 연락처가 단절되기 전에 고전압 회로가 안전하게 전원을 끄는 것을 보장합니다, 위험 한 전기 활으로부터 인력과 장비를 보호 합니다.



Q2: 이 2 핀 고전압 커넥터 는 조립 도중 특수 용접 도구 를 필요로 합니까?

A:아니, RT-HVIL-02P-S1-C16는 첨단 용매 없는 기계적 접착기를 이용합니다.용접장비를 사용하지 않고 산업용 전선에서 연결 장치로 빠르게 조립하는 것.



Q3: 공장 직접 PDF 2D / 3D 엔지니어링 모델이 사용자 정의 디자인 통합에 사용할 수 있습니까?

A:예, 절대적 사양 데이터 시트 다운로드 및 표준 CAD 또는 3D STEP 단계 파일은 요청에 따라 제공됩니다. 우리의 "사정 요청" 또는 "공급자 연락" 버튼을 클릭하십시오.그리고 우리의 응용 엔지니어링 팀은 24 시간 이내에 전체 기술 도면 문서 패키지를 보낼 것입니다.



Q4: 이 커넥터는 모자 밑의 극한 온도 변동에 견딜 수 있나요?

A:네, 이 제품은 자동차용 PA66+GF 복합체 가구와 높은 탄력성 밀폐로 만들어져강한 진동 및 열 충격 환경에 적합합니다.

️️전용 케이블 조립 또는 맞춤형 피노트 배선 솔루션을 찾고 계십니까?

우리는 산업용 카메라 IO 케이블, 트리거 케이블, 그리고 전력 배열에 대한 손잡이 OEM ODM 서비스를 제공합니다.

무료 사용자 정의 케이블 요금을 받으세요
