제품 상세 정보:
결제 및 배송 조건:
|
| 제품 유형: | 에너지 저장 어셈블리 | 케이블 절연: | 주황색 고무, UV 및 내유성 |
|---|---|---|---|
| 도체 유형: | 주석도금동연선(5/6급) | 커넥터 A: | 검정색 PA66 90° 엘보우, HVIL 빨간색 버튼 |
| 커넥터 B: | 오렌지 PA66 스트레이트, 레드 더스트 캡 | 잠금 장치: | 나사산 너트 + 총검 잠금 장치 |
| 크림프 방법: | 연선용 회전 압착 | 애플리케이션: | 배터리 클러스터 / PCS/인버터 / 상업용 및 산업용 ESS / 실외 모바일 ESS |

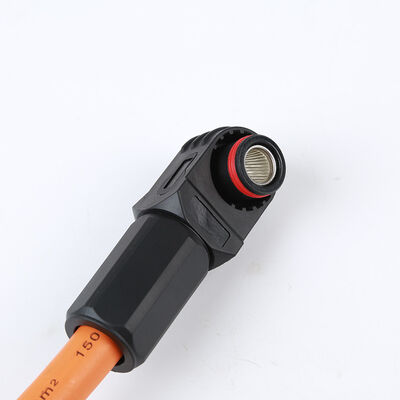

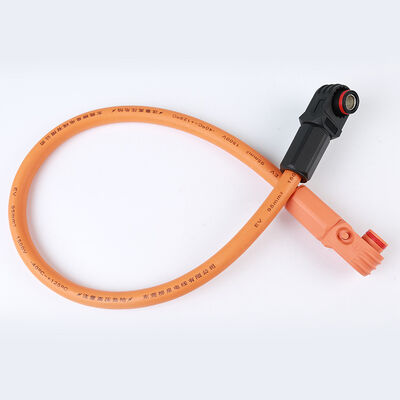

50mm² 에너지 저장 케이블 어셈블리 350A 고전류 IP67 방수 통합 배터리 팩 커넥터
제품 정의
고성능 듀얼 커넥터 케이블 어셈블리는 에너지 저장 시스템(ESS)용으로 설계되었으며, 50mm² 유연한 주석 도금 구리 도체는 350A/DC1000V 정격이며 -40°C~+125°C의 넓은 작동 온도를 제공합니다. HVIL 인터록 버튼이 있는 검은색 90도 엘보우 커넥터와 먼지 캡이 있는 주황색 직선 커넥터가 장착되어 있으며, 둘 다 빨간색 실리콘 O-링으로 IP65 등급으로 밀봉되어 있습니다. 상업용 및 산업용 ESS 애플리케이션의 배터리 클러스터-PDU 및 PDU-인버터 연결에 적합합니다.
기술 매개변수
| 매개변수 | 값 |
| 제품명 | 에너지 저장 케이블 어셈블리 50mm² |
| 모델 | LXX-50 |
| 도체 단면적 | 50mm² (유연한 연선 구리) |
| 케이블 표준 | CCC / IEC |
| 정격 전압 | DC 1000V / 1500V |
| 정격 전류 | 350A |
| 온도 범위 | -40°C ~ +125°C |
| 케이블 색상 | 주황색 (절연체) |
| 커넥터 A (엘보우) | 검은색 PA66, HVIL 버튼이 있는 90도 엘보우 |
| 커넥터 B (직선) | 주황색 PA66, 먼지 캡이 있는 직선 |
| 밀봉 링 | 빨간색 실리콘 고무 O-링 |
| 보호 등급 | IP65 |
| 난연성 | UL94 V-0 |
| 케이블 길이 | 맞춤형 (200mm~2000mm) |
| 도체 재질 | 주석 도금 구리 연선 |
| HVIL 인터록 | 예 (검은색 커넥터의 빨간색 인터록 버튼) |
| UV 저항 | 예 |
| 응용 분야 | 에너지 저장 시스템 (ESS) |
주요 특징
응용 시나리오
#태그
에너지 저장 케이블, HVIL 커넥터, ESS 전력 어셈블리
