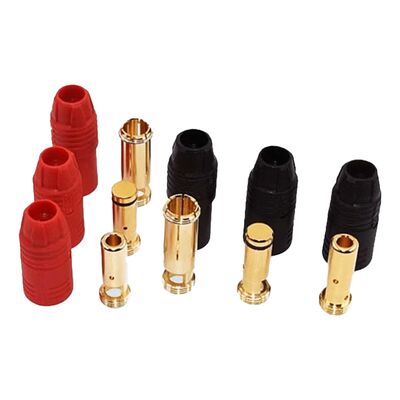

AS150 방폭 110A 고전류 커넥터 7mm 플러그 RC 자동차 및 농업용 드론용

AS150 안티 스파크 110A 고전류 커넥터 7mm 플러그 (RC 자동차 및 농업용 드론용)


QS8-S 안티 스파크 커넥터는 까다로운 배터리 및 전력 분배 애플리케이션을 위해 설계된 고부하, 고전류 전원 커넥터입니다. 통합 안티 스파크 메커니즘(부하 상태에서 안전한 연결을 위한 내장 저항기 포함), 금도금 황동 접점 및 견고한 나일론 복합 하우징을 특징으로 하여 높은 전압 및 전류 수준에서도 안정적이고 스파크 없는 연결을 제공합니다. 실수로 인한 역극성 연결을 방지하고 아크를 최소화하는 안전하고 극성이 있는 탄두형 커넥터(8mm 직경 핀)로 설계되어 안전성과 내구성이 중요한 고전력 시스템에 이상적입니다.


주요 특징 및 이점

1. 진정한 안티 스파크 보호: 내장된 5.1Ω 저항기가 부하 상태에서 연결 시 위험한 아크를 제거합니다. 표준 XT90/XT60 커넥터보다 안전합니다.
2. 초고전류 용량:110A 연속 (일부 연구소에서는 130A~180A 정격), 10초 동안 300A~500A 피크 - 고출력 UAV 및 e-모빌리티에 완벽합니다.
3. 프리미엄 소재:금도금 황동 핀(낮은 저항 ≤0.5mΩ), PA66 나일론 + 섬유 하우징(UL94 V0 난연성), 온도 범위 -30°C ~ +150°C (단기 최대 200°C).
4. 안전하고 진동 방지:비대칭 타원형/사각형 하우징은 역삽입을 방지하고 고진동 환경에 대한 기계적 잠금 기능을 제공합니다.
5. 긴 수명:최소 마모로 1000회 이상의 연결 주기; 화재 위험을 크게 줄이고 배터리/ESC 수명을 연장합니다.
6. 컴팩트하고 가벼움:남성+여성 세트당 약 36~41g으로 좁은 공간에 쉽게 통합할 수 있습니다.

AS150-M / AS150-F 파라미터 비교 시트





AS150 안티 스파크 커넥터 설치 가이드

• 전선 준비:8AWG 실리콘 와이어의 절연체를 8-10mm 벗겨냅니다. 깨끗한 접촉을 위해 납땜으로 연선을 주석 처리합니다.
• 탄두 납땜:열린 납땜 컵(직경 5mm)에 전선을 삽입합니다. 150-200W 납땜 인두를 사용합니다. 컵을 가열하고 납을 고르게 흐르게 합니다. 하우징 과열을 피하십시오.
• 하우징 조립:금도금 탄두를 재사용 가능한 나일론 하우징(양극용 빨강, 음극용 검정)에 밀어 넣습니다. 안티 스파크 수 핀(저항기가 있는 더 짧은 핀)이 먼저 연결되어 안전하게 연결됩니다.
• 슬리브 고정:완전한 절연 및 스트레인 릴리프를 위해 방화 커넥터 슬리브/열수축을 끼웁니다.
• 연결 테스트:수컷과 암컷을 연결하고 기계적 잠금 장치가 작동하는지 확인합니다. 연속성 테스트 및 부하 테스트(저전류부터 시작)를 수행합니다.
• UAV 통합:케이블을 케이블 타이로 고정하고 열원에서 멀리 라우팅합니다. AS150U의 경우 신호 핀을 사용하는 경우 방수 링을 추가합니다.
• 안전 주의사항:납땜 전에 항상 전원을 차단하십시오. 통제된 환경에서 부하 상태로 테스트하십시오.

시나리오 애플리케이션


• UAV / 산업용 드론 및 농업용 분무기: 고전압 배터리 전원 라인(6S~20S LiPo/Li-ion).
• RC 취미 및 레이싱 차량: 100A 이상의 전류가 필요한 대형 RC 자동차, 보트, 비행기 및 FPV 드론.
• E-모빌리티: 전기 자전거, 스쿠터, 오토바이 및 지게차.
• 로봇 공학 및 자동화: 고출력 서보/로봇 전력 분배.
• 에너지 저장 및 DIY 프로젝트: 태양광 인버터, e-바이크 개조, 맞춤형 배터리 팩 및 고방전 LiPo 설정.
• 스파크 없는 진동 방지 연결이 필수적인 모든 고전류, 고전압 시스템.
