| 핀 구성: | 3/4/6/8/12핀(AISG의 경우 표준 8핀) | 케이블 길이: | 맞춤화(예: 1m, 5m, 10m 또는 필요에 따라) |
|---|---|---|---|
| 케이블 유형: | 유연성과 환경 저항성을 갖춘 PUR, PVC 또는 PE 재킷. | 플랜지 종류: | 패널/벽 장착용 장착 구멍이 있는 원형 플랜지. |
| 성별: | 수/암 또는 수-암 조립. | 오버 화일: | 강화된 스트레인 릴리프 및 밀봉을 위한 옵션입니다. |
| 연결기 마무리: | 낮은 저항과 내부식성을 위한 금도금 접점. | 맞춤화: | 카메라 트리거 신호, 차폐 수준 또는 브랜딩을 위한 특정 배선/핀 배치입니다. |

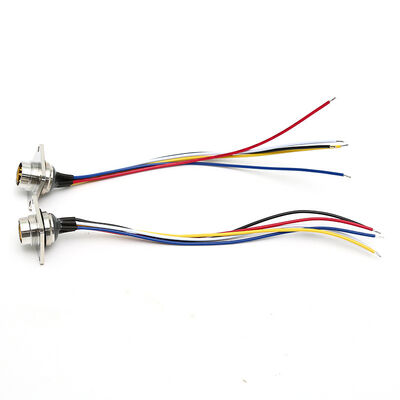

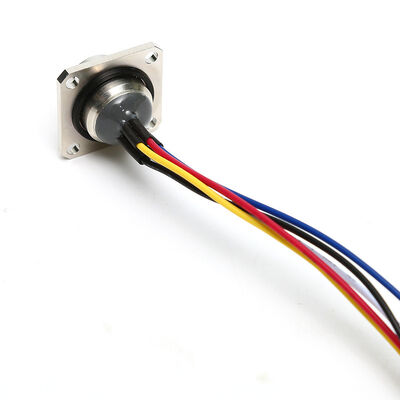

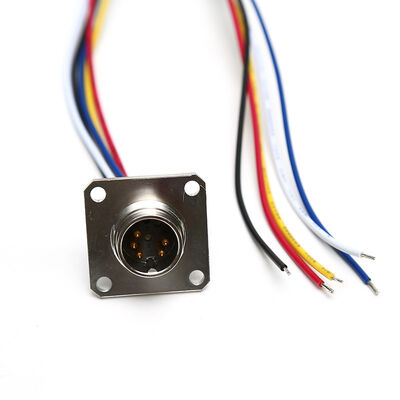

AISG 시리즈 원형 구리 합금 플랜지 마운트 케이블 어셈블리 및 산업용 카메라 센서 커넥터
제품 설명
이 제품은 AISG(Antenna Interface Standards Group) C485 표준에 따라 설계된 견고한 산업 등급 원형 커넥터 케이블 어셈블리입니다. 구리 합금 구조와 플랜지 마운트(패널 마운트) 디자인을 특징으로 하여 안전하고 고정된 설치에 이상적입니다. 주로 산업용 카메라 및 센서의 트리거 커넥터로 사용되며, 열악한 환경에서 트리거링, 제어 및 데이터 통신을 위한 안정적인 신호 전송을 제공합니다. 이 어셈블리는 일반적으로 나사 또는 스크류 잠금 메커니즘이 있는 8핀(또는 구성 가능한 핀 수) 원형 커넥터를 포함하며, IP67/IP68 등급의 방수 및 방진 성능, 진동 저항 및 EMC 차폐 기능을 보장합니다. 머신 비전, 자동화, 5G/기지국 RET 제어 확장 및 산업용 이미징 시스템에 일반적으로 적용됩니다.
주요 장점
기술 매개변수
| 매개변수 | 사양 |
| 시리즈 | AISG (C485 규격 준수) |
| 커넥터 유형 | 원형, M16 사이즈, 플랜지 마운트 |
| 재질 | 구리 합금 (본체), 금도금 접점 |
| 핀 수 | 8핀 (표준); 3-12핀 사용 가능 |
| 커플링 | 나사 잠금 / 베이요닛 |
| 보호 등급 | IP67 / IP68 |
| 작동 온도 | -40°C ~ +85°C (또는 더 넓은 범위) |
| 케이블 재킷 | PUR / PVC / PE |
| 케이블 직경 | 일반적으로 6.5–8 mm |
| 임피던스 | 50 옴 (RF 측면) / 낮은 신호 저항 |
| 염수 분무 저항 | 720시간 |
| 진동 저항 | 높음 (산업 등급) |
| 장착 | 나사 구멍이 있는 플랜지 |
| 응용 분야 | 산업용 카메라 트리거, 센서 제어, RET 안테나 시스템 |
상단-하단 보기 도식
응용 시나리오
자주 묻는 질문:
Q: 이 커넥터의 주요 용도는 무엇인가요?
A: 주로 산업용 카메라 및 센서를 연결하고 트리거하는 데 사용되며, 자동화 시스템에서 이미지 캡처 동기화 및 제어를 위한 안정적인 신호 전송을 제공합니다. 또한 안테나 RET 제어와 같은 AISG 기반 통신 장비와도 호환됩니다.
Q: 방수 기능이 있나요?
A: 예, IP67/IP68 보호 기능을 제공하여 실외 및 먼지가 많거나 습한 산업 환경에 적합합니다.
Q: 케이블 길이와 핀 배열을 맞춤 설정할 수 있나요?
A: 예, 특정 카메라/센서 요구 사항에 따라 맞춤형 케이블 길이, 핀 구성 및 배선을 지원합니다.
Q: 플랜지 마운트와 표준 케이블 마운트의 차이점은 무엇인가요?
A: 플랜지 마운트는 고정된 패널/벽 설치를 위해 설계되어 안전하고 영구적인 연결 지점을 제공하는 반면, 케이블 마운트 버전은 직접 배선에 더 유연합니다.
Q: 산업 표준을 충족하나요?
A: 예, AISG C485 규격을 준수하며 우수한 EMC, 진동 및 환경 성능을 제공합니다.
