제품 상세 정보:
결제 및 배송 조건:
|
| 연락처 자료: | 구리 | 제품 시리즈: | 에너지 저장 연결기 |
|---|---|---|---|
| 단열재: | 플라스틱 | 작동 온도: | -40 ° C ~ 125 ° C |
| 발주 번호: | C형 구리 버스바 커넥터 | 치수: | 기술 도면을 참조하십시오 |
| 난연성 등급: | UL94-VO | 사용자 정의 가능: | 와이어 게이지, 외부 케이블 길이/크기, 기타 액세서리. |

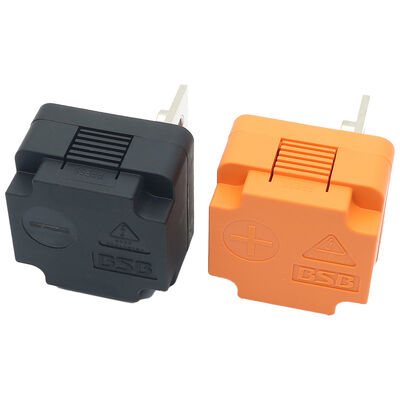

1500V DC 350A 고전압 인터락 터미널 커넥터 (에너지 저장 시스템용)
350A HVIL 터미널 커넥터 설명
에너지 저장 및 신에너지 시스템에서 안전하고 높은 전류, 높은 전압 연결을 위해 설계된 견고하고 색상 코딩된(검정/주황색) DC 전원 커넥터입니다. 우수한 전도성을 위한 구리 접점, 난연 V0 플라스틱 절연, IP54 등급 하우징을 특징으로 합니다. 1500V DC 및 최대 350A 전류 정격으로, 잘못된 결합을 방지하는 내장 키잉 기능과 함께 혹독한 환경(-40°C ~ 125°C)에서 안정적인 성능을 제공하여 배터리 팩, 인버터 및 전력 분배 장치에 이상적입니다.
#키워드
고전압 커넥터, 350A 커넥터, HV 인터락 커넥터, 에너지 저장 커넥터, 신에너지 커넥터, 배터리 커넥터, EV 고전압 터미널, 버스바 커넥터, DC 전원 커넥터, HVIL 커넥터, 에너지 저장 시스템용 1500V DC 350A 고전압 인터락 커넥터, IP54 등급 350A 구리 버스바 고전압 터미널 -40°C ~ 125°C, C형 구리 로우 커넥터 난연 V0 CE 인증, 신에너지 배터리 팩용 350A HVIL 커넥터, 검정 주황색 키잉 고전압 DC 터미널 커넥터
호환 가능한 기능
파라미터 차트
| 파라미터 | 사양 |
| 정격 전압 | 1500V DC |
| 정격 전류 | 350A MAX |
| 절연 강도 | 1분 동안 5000V AC (50Hz), 파괴 없음, 아크 없음 누설 전류 ≤5mA |
| 절연 저항 | ≥5000MΩ (정상) ≥20MΩ (습열), 시험 전압 최대 1500V DC |
| 작동 온도 | -40°C ~ +125°C |
| 보관 온도 | -5°C ~ +30°C |
| 상대 습도 | 5% ~ 95% (25°C에서) |
| 염수 분무 저항 | 48시간 |
| 보호 등급 | IP54 |
| 진동 요구 사항 | QC/T 1067.1-2017 자동차 등급 |
| 충격 요구 사항 | 최대 30g 가속도, 18ms 지속 시간 (반 사인파 펄스 파형) |
| 키잉 / 결합 방지 | 색상 코딩(검정 / 주황색)으로 잘못된 결합 방지 |
| 접점 재질 | 고전도성 구리 |
| 하우징 / 절연 재질 | 난연 플라스틱 |
| 난연 등급 | UL94V0 |
| 인증 | CE |
설치 방법 --- 패널/표면 장착 설치

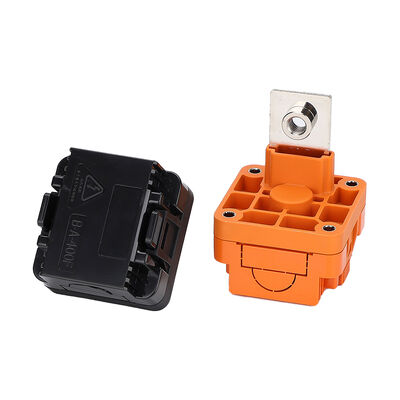

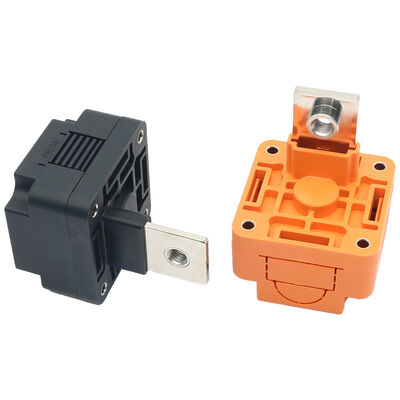

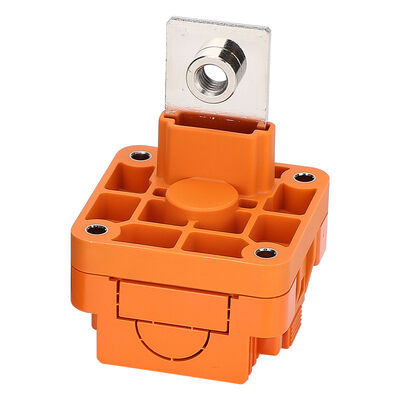

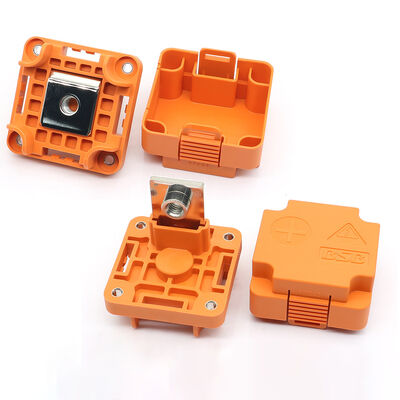

주황색 하우징은 나사를 사용하여 네 모서리 장착 구멍을 통해 장비 패널 또는 인클로저에 고정됩니다. 통합된 금속 터미널(스터드 또는 상단 관통 구멍)은 구리 버스바 또는 전원 케이블 러그에 직접 볼트로 고정됩니다. 검은색 결합 커넥터는 안전한 프레스핏/스냅인 연결(“PRESS” 라벨 부착)으로 주황색 베이스에 삽입됩니다. 색상 코딩된 키잉은 올바른 극성을 보장하고 잘못된 결합을 방지합니다. 표준 패스너 외에 특별한 도구가 필요하지 않습니다.
응용 시나리오
터미널 커넥터 태그
#고전압커넥터 #350A커넥터 #HV인터락 #에너지저장커넥터 #신에너지커넥터 #배터리커넥터 #버스바커넥터 #IP54커넥터 #CE인증 #V0난연 #1500VDC #구리터미널 #EV커넥터 #HVIL #고전력DC
