제품 상세 정보:
결제 및 배송 조건:
|
| 모델: | SMA | 애플리케이션: | RF / 기지국 / GPS / PC / LAN / 안테나 / 기구 |
|---|---|---|---|
| 종류: | 여성 | 극성: | standard/ 역극 |
| 장비 타입: | PCB / 패널 마운트 / 케이블 | 접촉: | 땜납 컵 / 땜납 / 주름 |
| 차폐 종결: | / 땜납 / 풀림방지철사 위의 압축 / 클램프 / 트위스트 | 증가하는 타입: | 홀을 통한 플랜지 / bulkhead/ SMT/ |
| 임피던스: | 50 75 오옴 | 본체 소재: | 구리 / 철 |
| 신체 도금: | 금 도금법 / 니켈 도금 | ||
| 강조하다: | sma rf 연결관,앤형 알에프 커넥터 |
||

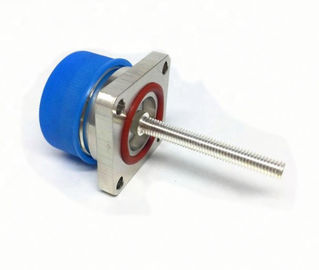

SMA 곧잭 유형 2 홀 플랜지 50 오옴 패널 무온트 동축 LWR200은 CCTV 안테나를 위한 암놈 커넥터를 방수 처리합니다
제품 설명
에스엠에이 커넥터는 동축 케이블에 더 쉽게 도착하기 위해 1960년대에서 개발된 일종의 고주파 동축 커넥터입니다. 그것은 콤팩트 디자인을 가지고 있습니다, 높은 내구성과 우수한 전자 성능이 전면적으로 RF와 마이크로파 응용에서 가장 폭넓게 사용된 연결기 중 하나로 만들었습니다.
제품 특징
저반사와 우수한 전기성능 최고 18GHz ;
스레드 유형 커플링 기구는 콤팩트 디자인에서 적은 손실과 철저한 보안을 보증합니다 ;
재료
메인 바디 : 놋쇠로 만든 Au :1u
센터 바늘 : 인광 Au :3u
절연체 : 테플론 백색
재료와 도금
| 기술 | 재료 | 도금 |
| 신체 | 놋쇠로 만든 C3604 | 금 도금법 |
| 접촉 핀 | 베릴리움 구리 C17300 | 금 도금법 |
| 절연체 | PTFE ASTM-D-1710 | 이용 불가능 |
상술
| 전기적 매개 변수 | |
| 임피던스 | 50 오옴 |
| 주파수 범위 | DC~6GHz |
| 전압 정격 | 335 V(rms) |
| 유전체 내전압 | >750V |
| 중심 컨택트 저항 | <3> |
| 외접촉 저항 | <2> |
| 절연 저항 | >5000MΩ |
| 삽입 손실 | <> |
| 전압 정재파비 | <1> |
| 기계적인 매개 변수 | |
| 중심 콘택트 유지력 | >20 엔 |
| 결합 테스트 토크 | 1.65 Nm |
| 권장 토크 | 0.8 1.10 Nm에 대한 Nm |
| 내구성 | >500 사이클 |
| 환경 요소 | |
| 온도 범위 | -65 C~+165 Ｃ |
| 열 충격 | MIL-STD-202, 메틸. 컨드 107. 비 |
| 부식 | MIL-STD-202, 메틸. 컨드 101. 비 |
| 진동 | MIL-STD-202, 메틸. 컨드 204. Ｄ |
| 충격 | MIL-STD-202, 메틸. 컨드 213. 나 |
| 인터페이스 | |
| 에 따르면 | IEC 60169-15 ; EN 122110 ; MIL-STD-348 |
